展后回顧 | 德國SOMMER SPP雙向可擴展全柔性生產解決方案

我國裝配式混凝土建筑市場經過十來年的培育與發展，已經從導入期進入目前的成熟期。但是由于建設方缺乏PC工廠運營經驗，新建PC工廠普遍存在重投資建設，輕運行管理方面的問題，從而造成工廠規劃設計方案不合理，工藝設備配置不適用，工廠運行效率低等結果。

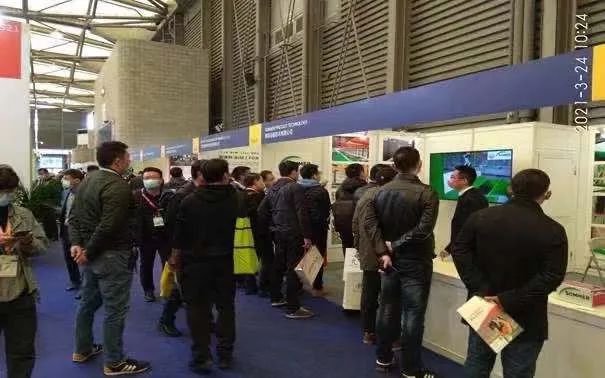

為推動裝配式混凝土行業發展，搭建各施工企業與上游供貨企業間的互聯互通橋梁，充分調動商業化貿易力量，第十屆亞洲國際建筑工業化展覽會（BIC 2021）3月24-26日在新國際博覽中心圓滿舉辦。

展會現場SOMMER整理出其混凝土預制構件生產線在國內應用情況，供參觀參展裝配式混凝土建筑企業參考。同時SOMMER也借此機會對新老客戶、行業同仁進一步展示SPP雙向可擴展全柔性生產線的設計背景、優勢，供全國預制混凝土構件生產企業借鑒。

SPP方案設計背景：

2020年，全國31個省、自治區、直轄市和新疆生產建設兵團新開工裝配式建筑共計6.3億㎡，較2019年增長50%，占新建建筑面積的比例約為20.5%，完成了《“十三五”裝配式建筑行動方案》確定的到2020年達到15%以上的工作目標。從結構形式看，新開工裝配式混凝土結構建筑4.3億㎡，較2019年增長59.3%，占新開工裝配式建筑的比例為68.3%。

目前，針對各地普遍反映的標準化程度不高制約了裝配式建筑發展的突出問題，SOMMER正組織編制《裝配式住宅設計選型標準》《裝配式混凝土結構住宅主要構件尺寸指南》《住宅裝配化裝修主要部品部件尺寸指南》等構建“1+3”標準化設計和生產體系。

選用墻板構件時，宜在滿足國家現行相關標準的前提下優先選用大直徑大間距配筋的墻板構件。

宜選用周邊不出筋的預制混凝土底板，宜采用密拼的連接構造，并應符合國家現行標準的相關規定。桁架鋼筋混凝土預制底板配筋設計時，鋼筋桁架下弦鋼筋可作為疊合樓板受力鋼筋使用，下弦鋼筋可不伸出底板邊緣；底板受力鋼筋間距應為100mm、150mm或200mm【摘自裝配式住宅設計選型標準（征求意見稿）】。

國內存在不同類型的裝配式混凝土結構體系，目前只實現了構件種類的定型化，但構件出筋復雜，澆筑前拼裝模具、布置埋件、綁扎鋼筋等工序復雜，且必須依賴人工操作。這就使得模臺循環流轉式的生產線設定的生產節拍很難實現，最終導致無法實現設計產能【備注：模臺循環流轉式的生產線適用于裝配式雙面疊合剪力墻體系，適合疊合樓板、雙皮墻、內保溫雙皮墻的大批量標準化生產（產能富余時可適當安排小部分三明治墻、實心墻）。疊合樓板和雙面墻構件內的配筋、埋件以及連接構造方式相對簡單（且可以集成自動化鋼筋加工設備實現鋼筋網片與桁架鋼筋的自動加工），契合模臺循環流轉式生產線生產特性。】

針對國內混凝土構件生產特殊情況，SOMMER基于固定模臺生產方式，充分利用固定模臺的優勢，同時結合模臺循環流轉式生產線線中高效的生產設備，通過地面軌道，使得這些設備在固定模臺上進行工作，這樣就形成了一種全新的生產方式：

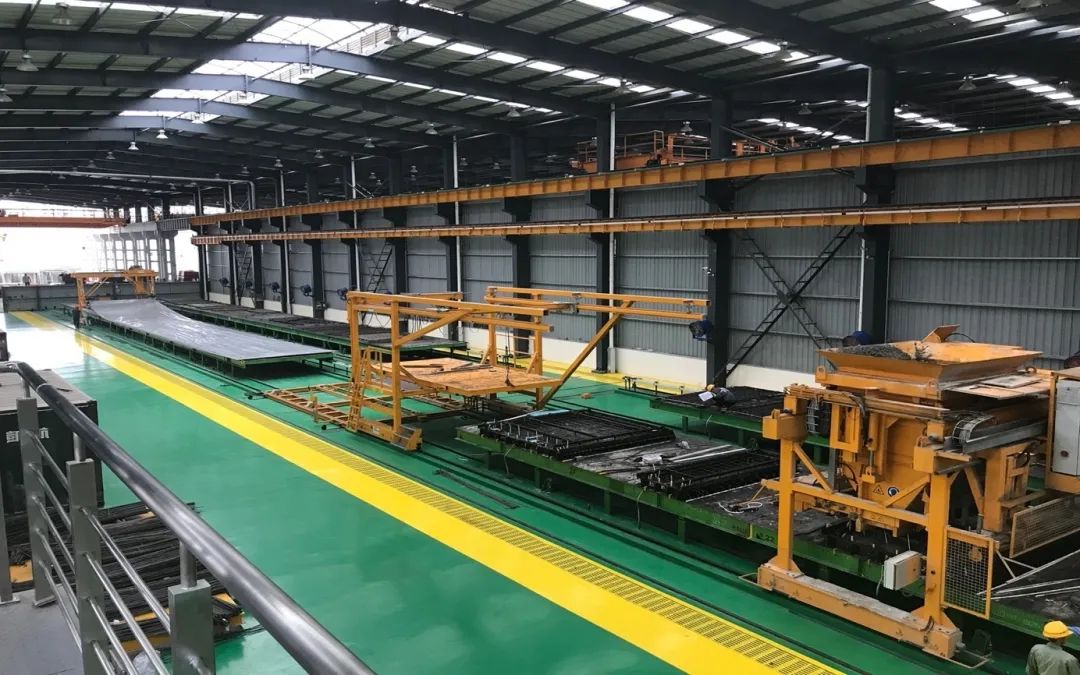

模臺不動（但可側翻立起），清掃劃線噴脫模劑一體機、模具埋件鋼筋多功能布置平臺、混凝土送料機（混凝土傳輸料罐）、混凝土布料機、振搗側翻一體機、抹光機、覆膜機、在軌道上前后往復直線移動，實現構件在生產線上按生產順序連續生產。

生產線與生產線之間有設備擺渡車（生產設備橫向轉運）將各個移動設備進行左右轉運，從而實現了構件在生產線上靈活生產。

各個移動設備前后左右四方向移動，最終實現了構件的連續和柔性生產。

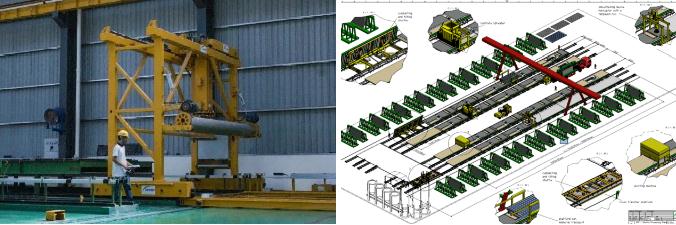

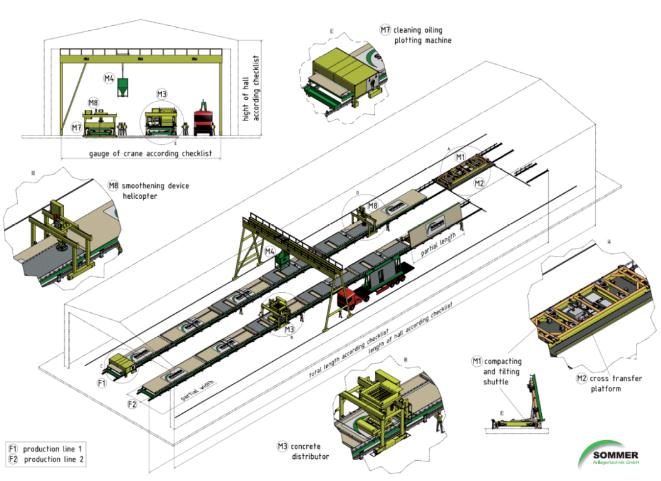

典型SPP雙向可擴展全柔性生產解決方案

SPP雙向可擴展全柔性生產解決方案優勢：

優勢一，高效生產：

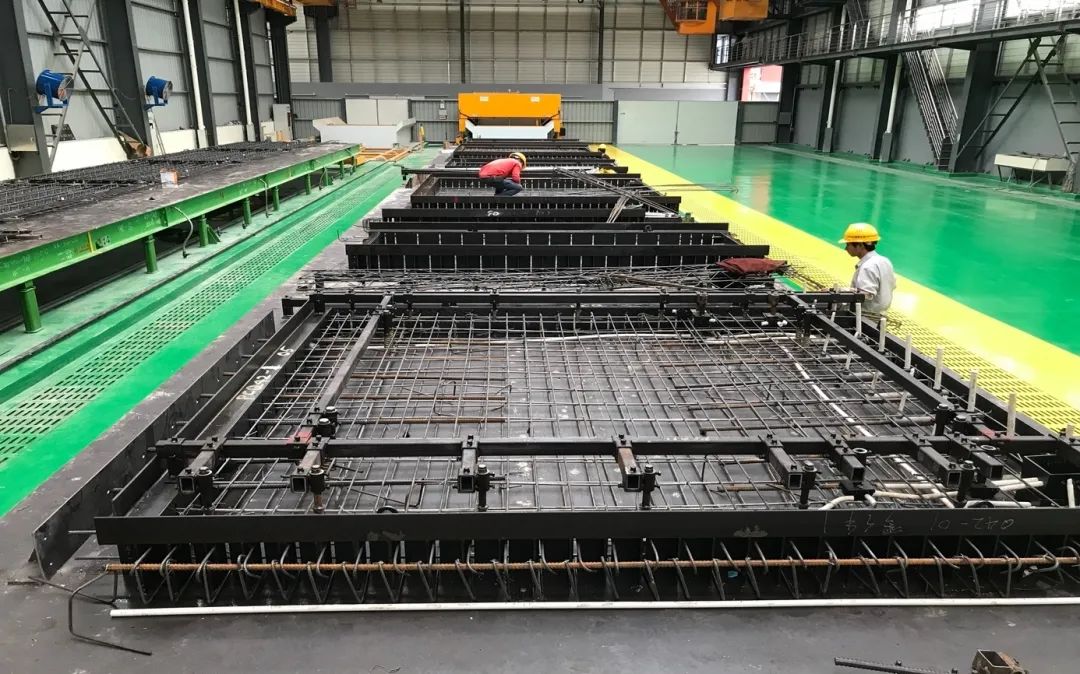

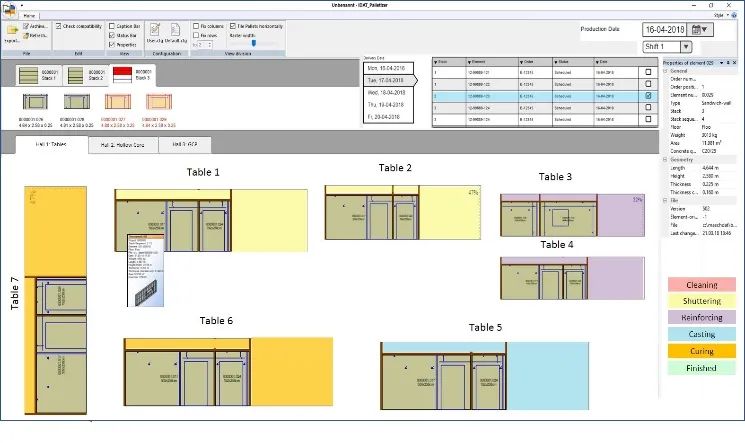

模臺利用率高：熱模臺覆膜養護，模臺無需進入養護窯集中養護。不受出筋長度高度、構件厚度等條件限制，可最大化利用每個模臺臺面澆筑面積和邊模高度。模臺利用率比模臺循環流轉生產線高。

模臺利用率約80%左右，高于模臺循環流轉式的生產線60%左右的利用率

優勢二，柔性生產：

墻板構件可立式起吊：模臺可側翻，墻板類構件可立式起吊。比固定模臺多了立式起吊功能。

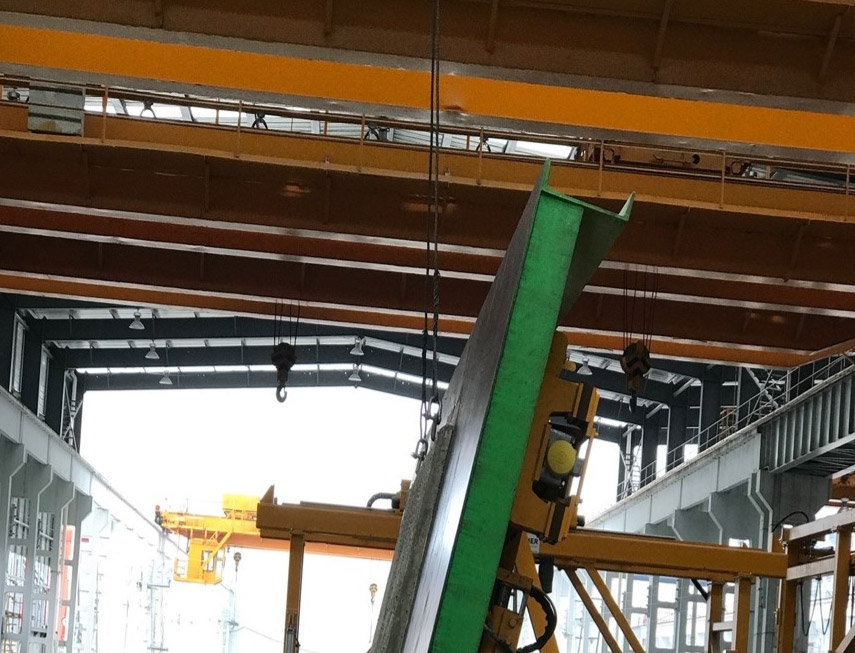

墻板類構件可立式起吊

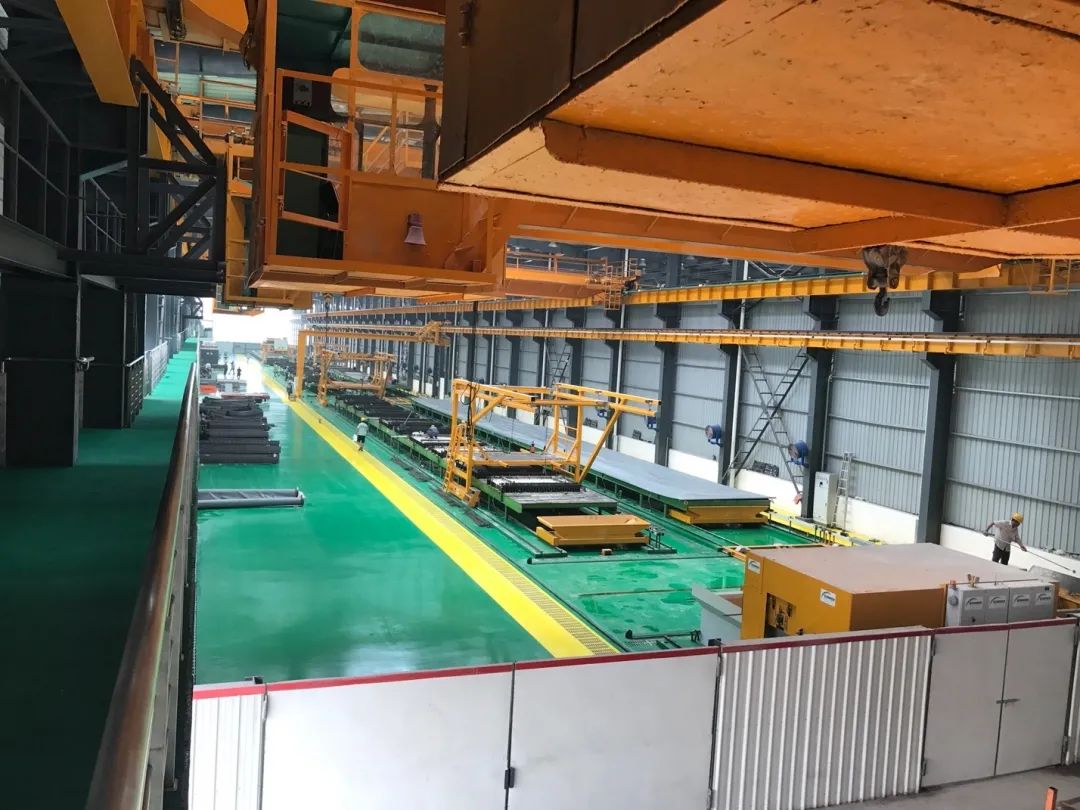

混合生產能力強：可以按生產區域排產（比如1列/區域生產疊合板，1列/區域生產實心內墻板、1列/區域生產三明治外墻板、1列/區域生產陽臺板）。而模臺循環流水線循環流動的特性決定了每班次最好是單一種類的構件批量化生產。
